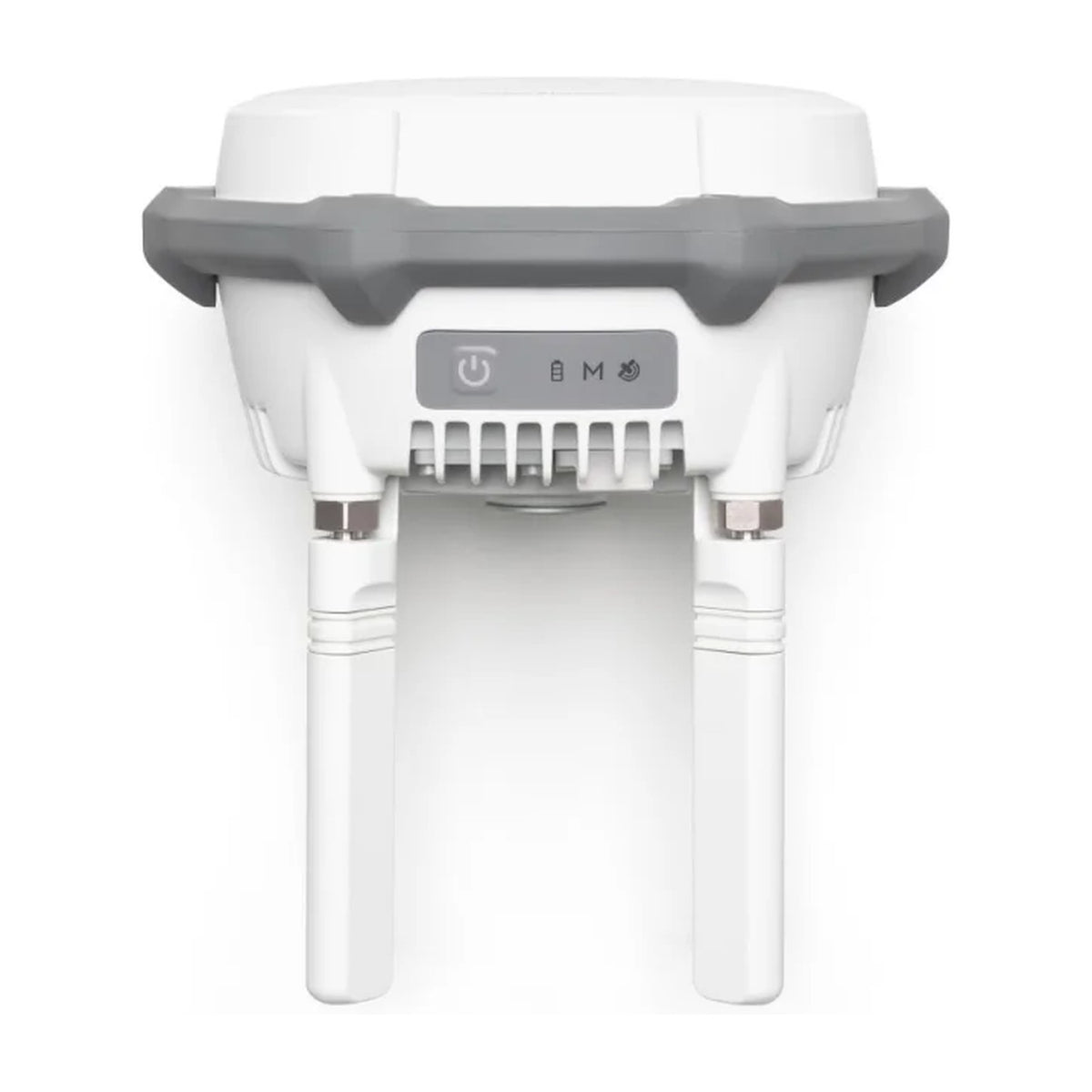

DJI D-RTK 3 Multifunktionsstation

Die DJI D-RTK 3 Multifunktionsstation ist die GNSS-Station von DJI für zentimetergenaue Positionierung mit Enterprise-Drohnen. Sie arbeitet als RTK-Basisstation für mehrere Drohnen gleichzeitig, als Relaisstation für die Bildübertragung und als Rover zum Einmessen von Passpunkten – ein Gerät für Vermessung, Inspektion und Einsatz.

Die Station empfängt fünf Satellitensysteme (GPS, BeiDou, Galileo, GLONASS und QZSS) auf 19 Frequenzen und unterstützt RTK und PPK. Als Basisstation versorgt sie eine DJI Matrice 400 bis 20 km weit mit Korrekturdaten (CE), andere Drohnen bis 8 km. Als Rover misst sie mit Neigungskompensation bis 60° und gibt die Passpunkte über die DJI Enterprise App an DJI Terra weiter. Das Gehäuse ist nach IP67 geschützt, der eingebaute Akku hält bis zu 7 Stunden im Basisbetrieb.

Kompatibilität

Als RTK-Basisstation (Broadcast) laut DJI für:

• DJI Matrice 4E und Matrice 4T
• DJI Matrice 400
• DJI Matrice 3D und 3TD (nur Fluggerät)
• DJI Matrice 350 RTK und Matrice 300 RTK
• DJI Matrice 30 Serie¹
• DJI Mavic 3 Enterprise Serie, z. B. Mavic 3E¹

Als Relaisstation unterstützt sie die Matrice 4E und 4T (nur in Ländern mit 5-GHz-Freigabe). Als Rover arbeitet sie mit einem Mobilgerät per Bluetooth und der DJI Enterprise App.
¹ Die Position der D-RTK 3 lässt sich hier derzeit nur manuell kalibrieren.

Technische Daten

• Betriebsarten: RTK-Basisstation, Relaisstation, Rover
• GNSS: GPS, BeiDou, Galileo, GLONASS, QZSS, L-Band
• Genauigkeit als Rover (RMS): 0,8 cm + 1 ppm horizontal, 1,5 cm + 1 ppm vertikal; Neigungsmessung bis 60°
• Reichweite als Basisstation (CE): Matrice 400 bis 20 km, andere Drohnen bis 8 km
• Reichweite als Relais (CE): Drohne bis Relais 10 km; Relais bis Fernsteuerung empfohlen bis 300 m, max. 1 km
• Akku: LiPo, 6.500 mAh, 46,8 Wh; ca. 4 h Relais, 7 h Basis, 10 h Rover
• Laden: USB-C mit USB-PD-Netzteil 9–15 V, z. B. dem DJI 65W Tragbaren Ladegerät
• Schutzart IP67, Betriebstemperatur −20 bis 55 °C
• Gewicht ca. 1,26 kg; Durchmesser 163 mm, Höhe 89 mm (ohne Antennen)
• DJI-Artikelnummer: CP.EN.00000551.01

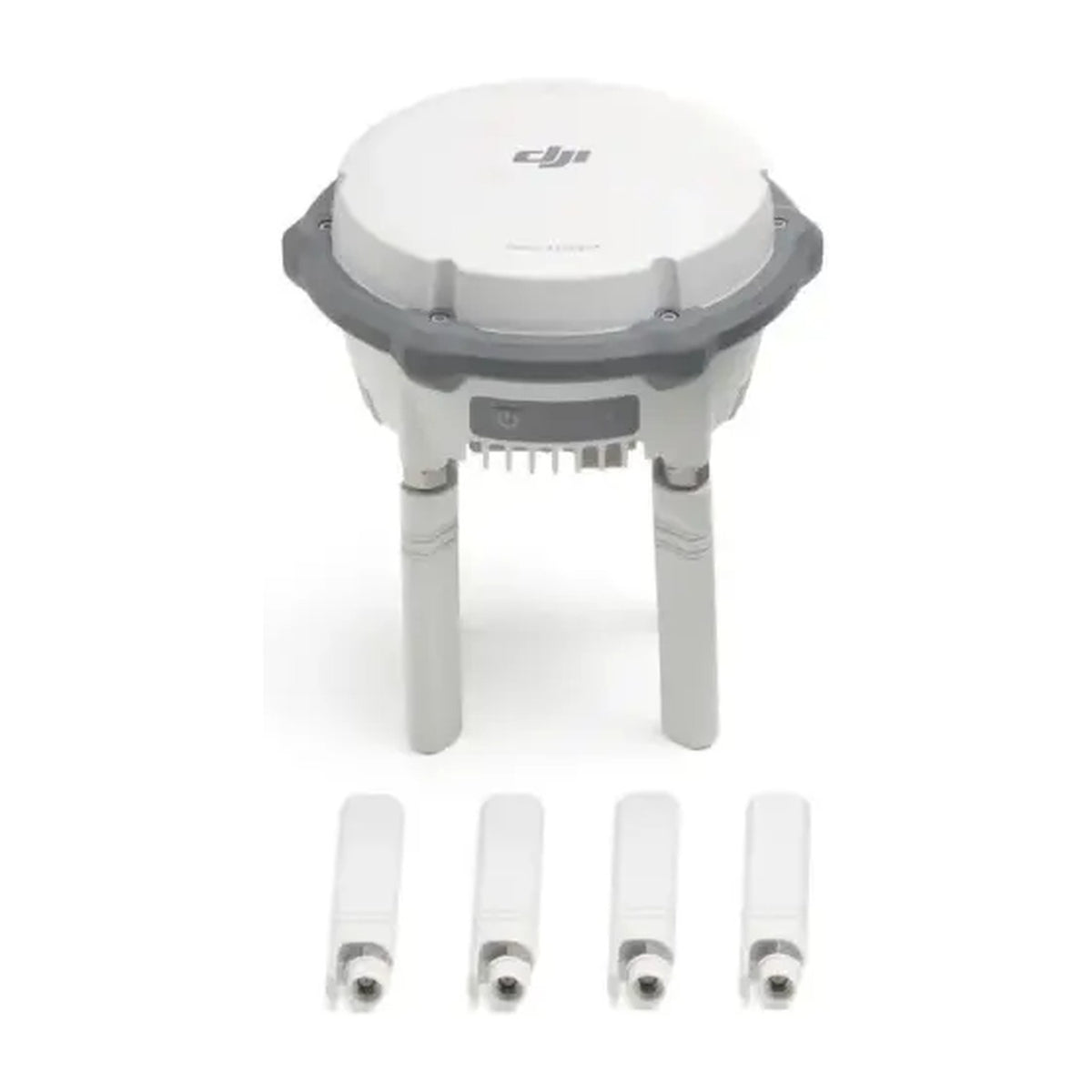

Lieferumfang

• 1 × DJI D-RTK 3 Multifunktionsstation
• 4 × OcuSync-Richtantenne (Ersatz)
• 1 × USB-A-auf-USB-C-Kabel

Stativ und Vermessungsstab (DJI Survey Pole and Tripod Kit) sowie das Netzteil sind nicht enthalten.

Hinweise zur Verwendung

Stellen Sie die Station mit freier Sicht zum Himmel auf und kalibrieren Sie ihre Position am besten über Netzwerk-RTK – ohne Kalibrierung ist sie als Einzelpunkt nur auf etwa 1,5 m genau. Für den Relaisbetrieb den Standort vorher prüfen und die Station erhöht und frei aufstellen. Mit einem 5-V-Ladegerät lädt sie nur ausgeschaltet. Für die PPK-Auswertung der Rohdaten braucht DJI Terra mindestens Version 4.4.0.

Zustand

Die DJI D-RTK 3 Multifunktionsstation erhalten Sie neu oder generalüberholt. Generalüberholte Stationen sind gebraucht, von uns geprüft und können leichte Gebrauchsspuren haben.
