DJI Matrice 400 – Third Gimbal Connector

Der Third Gimbal Connector ist Original-Zubehör von DJI für die DJI Matrice 400. Er wird an der Unterseite der Drohne montiert und schafft einen dritten Anschluss für eine Nutzlast – zusätzlich zum Gimbal-Anschluss unter der Nase. Strom und Daten bekommt die Payload über das integrierte Kabel vom E-Port V2 der Drohne.

Zusammen mit dem Dual Gimbal Connector unter der Nase trägt die Matrice 400 so drei Payloads gleichzeitig – etwa eine Kamera wie die Zenmuse H30T, den Zenmuse S1 Scheinwerfer und den Zenmuse V1 Lautsprecher. Über den Schnellverschluss trägt der Connector bis 3 kg, verschraubt bis 6 kg.

Kompatibilität

Passend für folgende Drohne:

• DJI Matrice 400

Technische Daten

• Kompatibel: nur DJI Matrice 400 (nicht Matrice 350 RTK oder 300 RTK)
• Montageort: Unterseite der Matrice 400
• Anschluss: integriertes Kabel für den E-Port V2 der Drohne (Port E3 oder E4), Strom und Daten für die Payload
• Payload-Aufnahme: DJI-Gimbal-Schnellverschluss, alternativ verschraubt
• Tragfähigkeit: bis 3 kg am Schnellverschluss, bis 6 kg verschraubt
• Nutzlast der Matrice 400: max. 6 kg (laut DJI am Third Gimbal Connector auf Meereshöhe gemessen, sinkt mit der Höhe)
• DJI-Artikelnummer: CP.EN.00000672.01

Lieferumfang

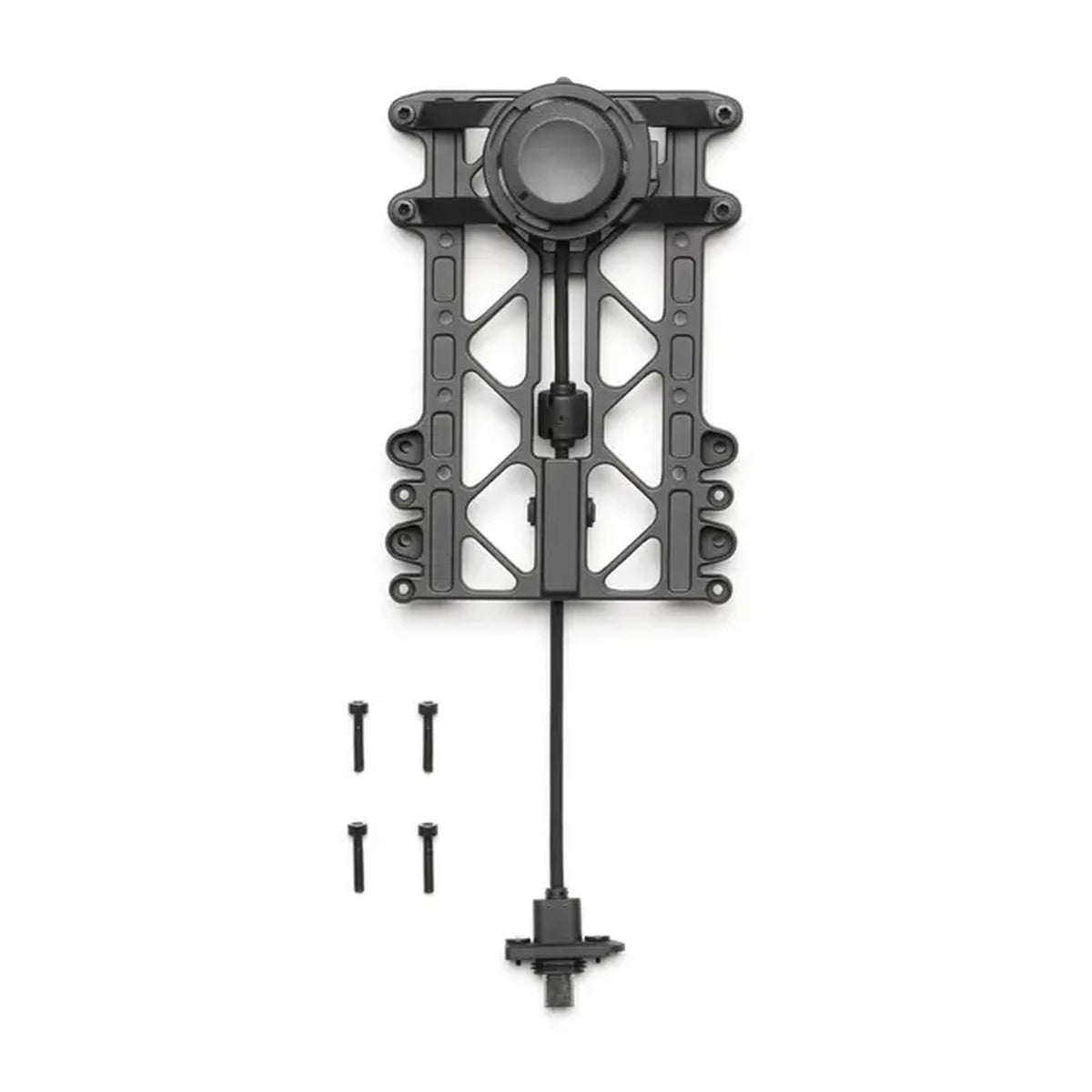

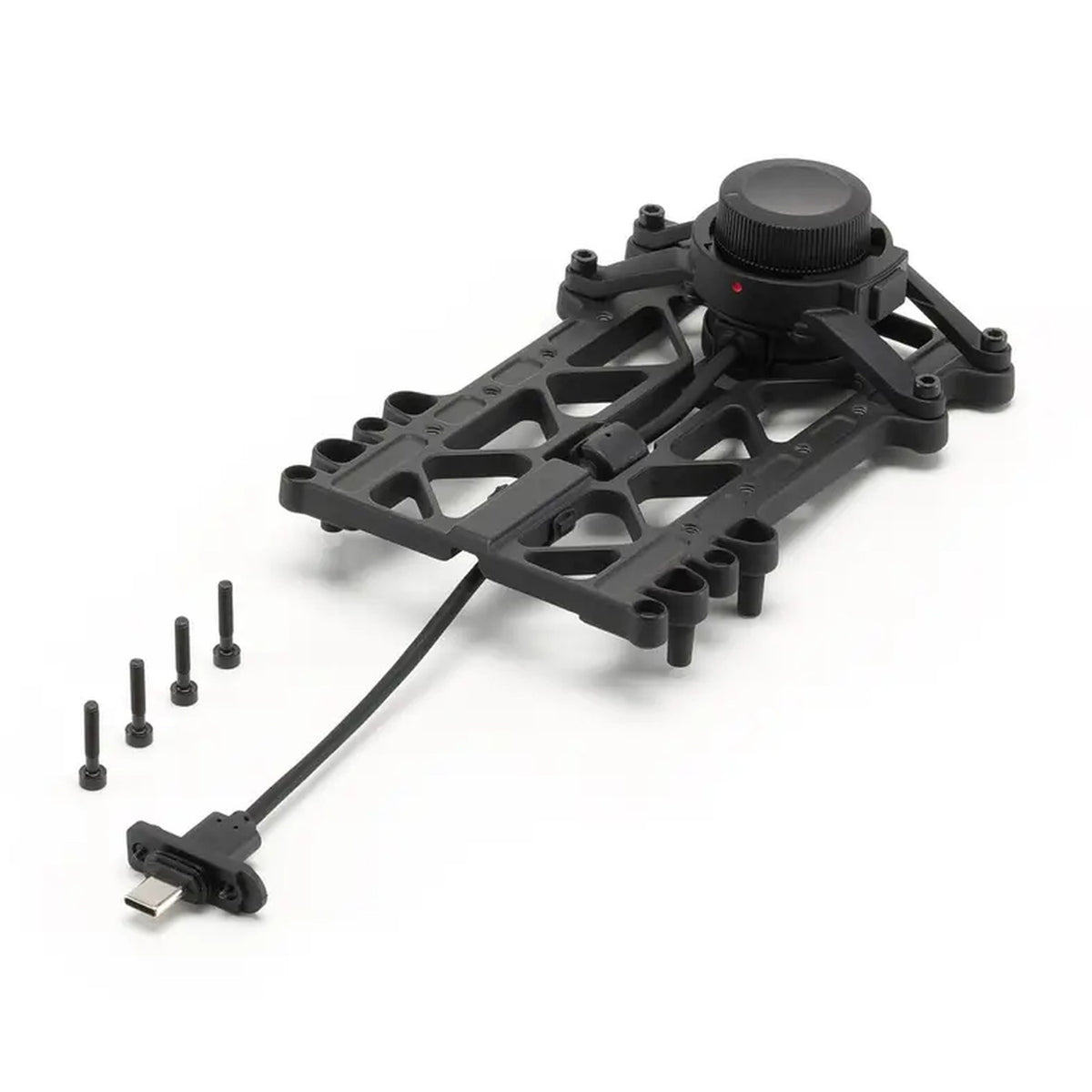

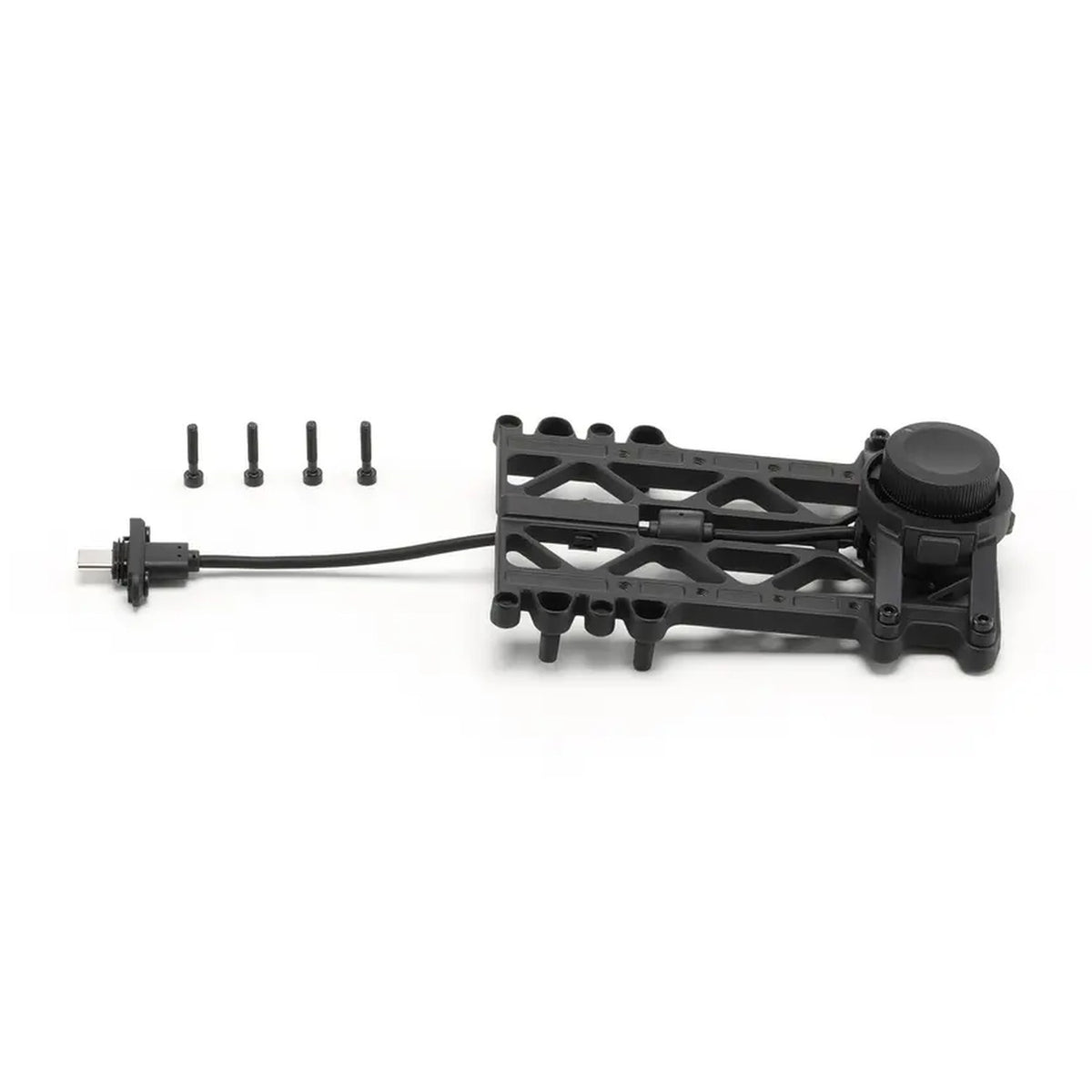

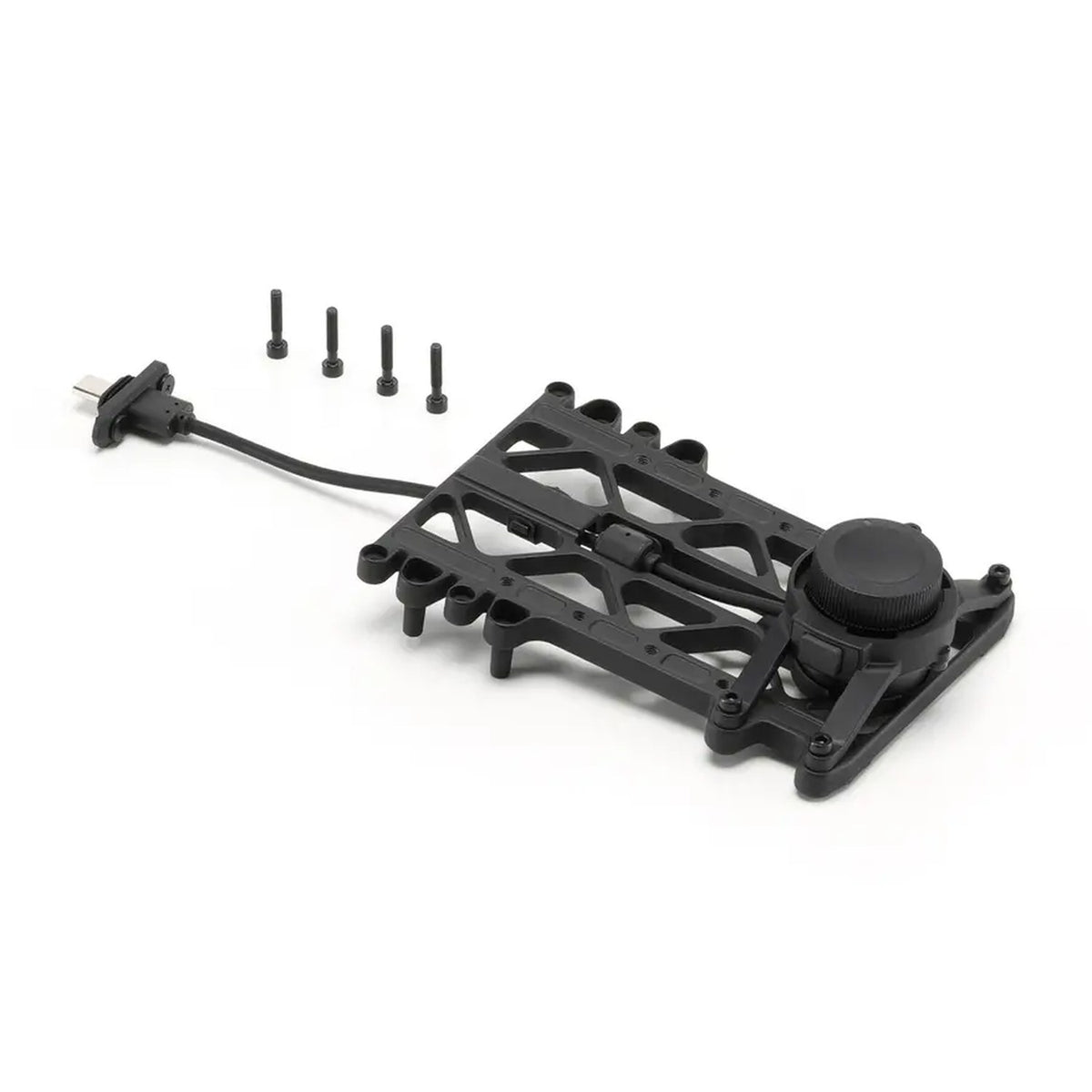

• 1 × DJI Matrice 400 Third Gimbal Connector mit Anschlusskabel
• 4 × M3-Schrauben

Hinweise zur Verwendung

Schalten Sie die Matrice 400 vor der Montage aus. Der Connector wird an der Unterseite montiert und sein Kabel am E-Port V2 (E3 oder E4) eingesteckt. Payloads bis 3 kg setzen Sie über den Schnellverschluss ein, schwerere Lasten bis 6 kg nur verschraubt; die Gesamtnutzlast der Matrice 400 liegt bei 6 kg. Den Zenmuse V1 neigen Sie am Third Gimbal Connector laut DJI von −60° bis 0°. Die Schutzart hängt von der montierten Payload ab, eine eigene Kamera- oder Sensorfunktion hat der Connector nicht. Aktualisieren Sie vor dem ersten Einsatz die Firmware von Drohne und Payload.

Zustand

Den DJI Matrice 400 Third Gimbal Connector erhalten Sie neu oder generalüberholt. Generalüberholte Komponenten sind gebraucht, von uns geprüft und können leichte Gebrauchsspuren haben.
